SPI Flash Microcontroller Programmer Ver 3.7

Technorati Tags: microcontroller,programmer,SPI flash,AT89S51,AT89S52,MCS51

Introduction

This SPI Flash Programmer can be used either for in-system programming or as a stand-alone serial flash programmer for the Atmel SPI programmable devices. The programmer hardware interface is controlled by the PC parallel port and the parallel port control signals are freely selectable by the user. The software supports both the 8051 and AVR series devices.

Hardware

Figure 1 shows the circuit diagram of the SPI Flash programmer hardware interface, the power to the interface is provided either by a 9V dc adapter or a 9V battery. The 74HCT367 IC buffer the parallel port signals. It is necessary to use the HCT type IC in order to make sure the programmer should also work with the 3V type parallel port. The 74HCT04 is used to generate the clock signal for the u-controller when programming the device in stand-alone mode.

http://www.kmitl.ac.th/~kswichit%20/SPI_Pgm/SPI-Pgm37.html (1 of 4)25/08/2006 2:34:54

Figure 1: Circuit Diagram of the SPI Flash Programmer

Figure 2 shows the connection diagram for the stand-alone programming, the u-controller to be program is placed on a breadboard or on a veroboard with a ZIF socket, the required signals are then wired to the respective pins of the u-controller.

http://www.kmitl.ac.th/~kswichit%20/SPI_Pgm/SPI-Pgm37.html (2 of 4)25/08/2006 2:34:54

Figure 2: Stand-alone SPI Programming interface

Software

The SpiPgm37.zip file contains the main program and the io port driver. Place all files in the same folder.

The main view of the program is shown in figure 3.

Also make sure do not program the RSTDISBL fuse in the AVR series devices, unless it is necessary otherwise further serial programming is disable, to restore the serial programming a high voltage parallel programmer is required.

For the fuses setting consult the datasheet of the respective u-controller.

Following are the main features of this software,

. ● Read and write the BIN, HEX and ROM file formats

. ● Read Signature, Fuse and Lock bits

. ● Edit, Clear and Fill the Flash & Eeprom memory buffer

. ● Verify with memory buffer

. ● Auto save the OSCCAL data to Flash & Eeprom

. ● Display buffer checksum

. ● Program selected Fuse & Lock bits

. ● Auto save the fuses settings for the open program file

. ● Parallel port pins are freely selectable

. ● EEPROM file open and save commands

Download

http://www.kmitl.ac.th/~kswichit%20/SPI_Pgm/SPI-Pgm37.html (3 of 4)25/08/2006 2:34:54

SPI-Flash Programmer Software SpiPgm37.zip

Figure 3: Main view of the program SPI-Pgm Ver 3.7

The SPI-Flash Programmer was designed by Mohammad Asim Khan. Revised November.01.2005 Any bug report or suggestion of using the SPI-Flash Programmer are welcome

Baca selengkapnya...

Osiloscop Solid State



MONITOR LED

Gambar 1. Rangkaian Pengendali Osiloscope solid State

Osiloscope Solid State ini digunakan untuk melihat berbagai bentuk sinyal input. Menggunakan tiga IC yaitu; LM3914 yang merupakan IC pengemudi peraga DOT/BAR, 4017 yang merupakan IC digital CMOS yang berfungsi sebagai DEKADE COUNTER. Dalam rangkaian ini IC 4017 digunakan untuk scanning MONITOR LED. IC yang terakhir adalah 4011 yang juga merupakan Ic digital jenis CMOS yang di dalamnya terdiri dari 4 gerbang NAND, dua gerbang digunakan untuk pemilih mode (triggered sweep/free running) dan dua gerbang lainnya bersama dengan rangkaian RC digunakan untuk membentuk osilator yang menggerakkan IC4017.

Monitor LED menggunakan 100 LED yang disusun secara matriks sehingga terbentuk sebuah monitor dot matrix

Gambar 2. Matriks Monitor LED

Agar Osiloscope solid State dapat digunakan maka rangkaian pengendali dan matriks LED harus dihubungkan.

Baca selengkapnya...

Jam Digital

Gambar Skema Jam Digital

silahkan Anda lihat juga Penampil 7'Segment Jumbo

Baca selengkapnya...

COUNTER 00-99 DENGAN MONITOR LED



Gambar Skema Counter/Pencacah

Counter/pencacah 00-99 ini menggunakan IC4017 yang keluarannya terdiri dari 10 output yang akan mengeluarkan sinyal dengan kondisi HIGH secara bergantian jika diberi masukkan clock. IC pertama digunakan untuk pembentuk counter satuan dan carry out dari IC ini digunakan sebagai masukan clock untuk IC berikutnya sehingga terbentuk counter puluhan dari IC yang kedua. Input clock bisa diambil dari rangkaian pembangkit clock IC555. Monitor berupa 20 LED yang terdiri dari 10LED satuan dan 10LED puluhan.

Baca selengkapnya...

Pewaktu 0-9

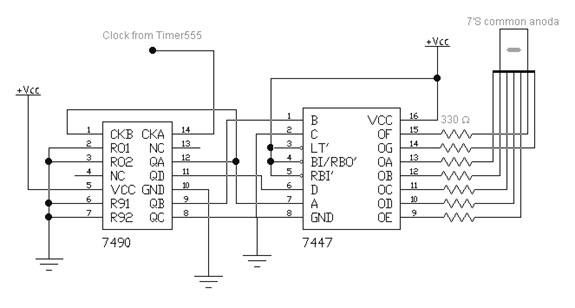

Gambar Skema Pewaktu 0-9

• Gunakan sumber clock dari rangkaian Timer 555.
• LED display 7 segmen yang digunakan jenis Common Anoda.
• IC7490 berfungsi sebagai BCD counter yang mengeluarkan output berupa kode biner.
• IC7447 berfungsi sebagai BCD to Seven Segment Decoder (pendekode dari BCD ke 7’S).

Baca selengkapnya...

Sumber Clock

Gambar 1. Skema Sumber Clock Dengan Timer 555

Sumber clock yang pertama menggunakan IC timer555 yang dirangkai sebagai multivibrator tidak stabil yang bisa menghasilkan sebuah clock keluaran yang bisa diatur frekuensinya dengan resistor variabel. Untuk menghasilkan clock output 1Hz harus ditala terlebih dahulu, jika ada dengan sebuah pencacah frekuensi.

Gambar 2. Skema Sumber Clock Dengan Frekuensi Tegangan PLN

Memanfaatkan IC CMOS 4017 untuk membagi frekuensi tegangan PLN 60Hz yang disadap dari sebuah trafo menjadi 1Hz. Sinyal frekuensi 1Hz inilah yang digunakan untuk clock karena frekuensi 1Hz setara dengan periode 1 detik.

Baca selengkapnya...
